Oro laikymo bakas

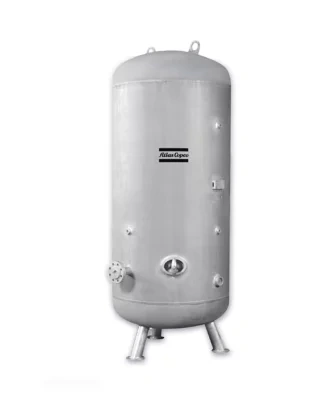

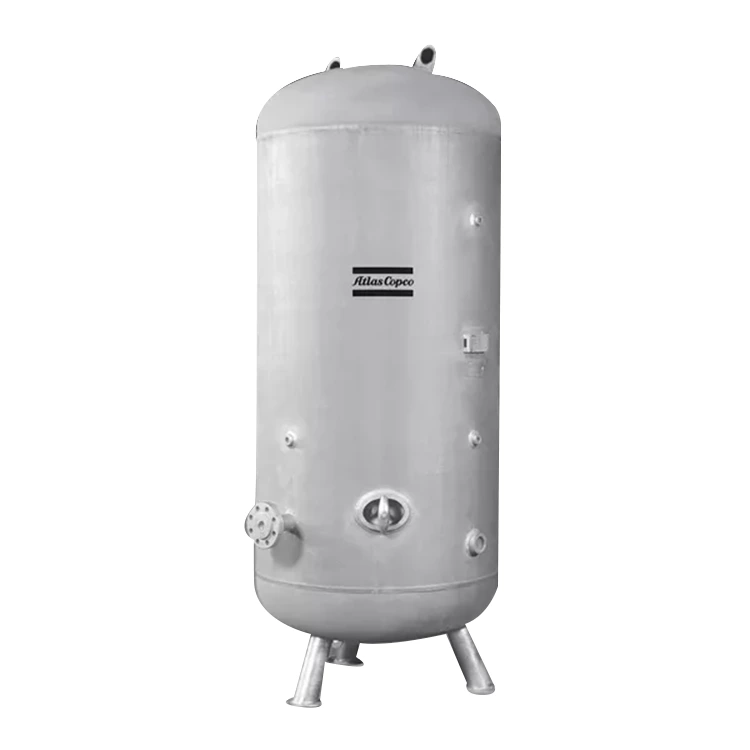

HTA aukšto slėgio oro talpyklos

Energijos taupymas aukšto slėgio įrenginiuose

Atlas Copco HTA aukšto slėgio oro talpyklos tiekia pastovaus slėgio suslėgtą orą, kaupdamos suslėgtą orą, kad patenkintų didžiausią poreikį. Vengdami per didelio pakrovimo/iškrovimo ciklų, jie taupo energiją ir prailgina oro kompresoriaus tarnavimo laiką. HTA idealiai tinka aukšto slėgio programoms.

Tinka įvairioms lauko sąlygoms

HTA gali efektyviai veikti aplinkos temperatūroje nuo -10°C/14°F iki +55°C/131°F ir tinka tvarkyti drėgną ir karštą suslėgtą orą. Kondensato nutekėjimas yra neprivalomas.

Didelis patikimumas

Atsparumui, įtempiams, pulsacijai ir vibracijai apskaičiuoti naudojame baigtinių elementų dinaminio skaičiavimo metodą, o HTA projektuojame pagal skaičiavimo rezultatus, suteikdami jam išskirtinį patikimumą (CE 97/23 – ASME VIII skyrius, 3 skyrius).

Technologiniai pranašumai

Techniniai privalumai

■Saugus pasirinkimas

HTA dujų bakai yra lengvai suderinami su kompresoriais, sukurtais 45 barų slėgiui ir 55°C/131°F temperatūrai.

■ Tvirta konstrukcija

Saugios karštai cinkuotos metalinės talpyklos užtikrina puikią apsaugą.

■ Lengvas montavimas

Įrengtos lengvai pasiekiamos tvirtinimo angos patogiam montavimui.

Kas yra oro imtuvo bakas?

Oro imtuvų bakai, kartais vadinami suslėgto oro talpyklomis, yra esminė suslėgto oro sistemų sudedamoji dalis. Jų pagrindinis tikslas yra laikinai laikyti suslėgtą orą, kad būtų patenkintas didžiausias sistemos poreikis ir optimizuotas įrenginio veikimo efektyvumas.

Oro talpyklos vaidmuo

Teoriškai kalbant, jūsų oro kompresorius gali veikti be oro priėmimo bako. Tačiau jei oro sistemoje nėra komponento, kompresoriaus pakrovimo ir iškrovimo ciklai padidės, o tai bus sunkesnė. Svarbu atsiminti, kad pakrovimo ir iškrovimo ciklas priklauso nuo paklausos svyravimų jūsų objekte.

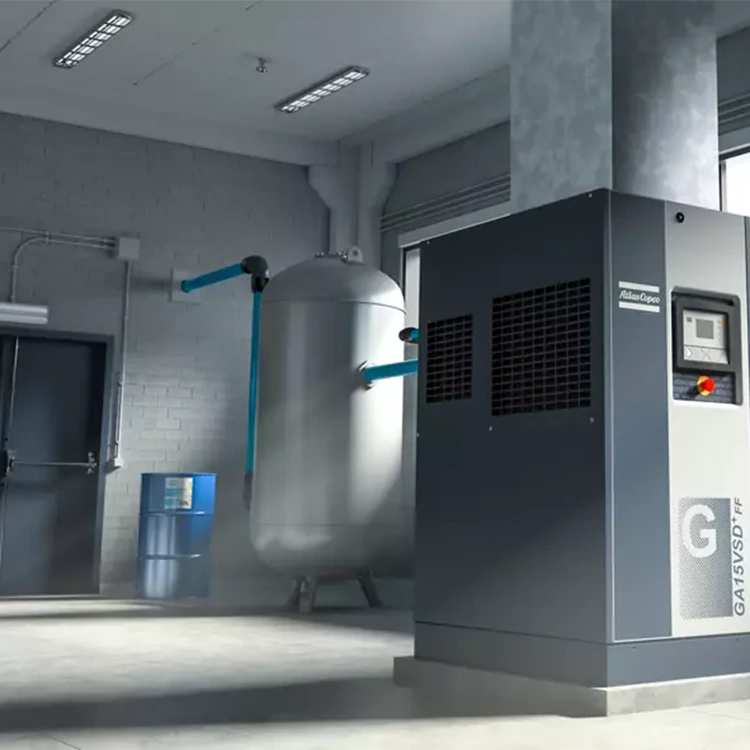

Oro rezervuaras atlieka labai svarbų vaidmenį pneumatinėse sistemose. Jie naudojami suslėgtam orui laikyti prieš jam patenkant į vamzdynų sistemą ar įrangą. Trumpai tariant, oro priėmimo bakas veikia kaip buferis tarp kompresoriaus ir slėgio svyravimų, kuriuos sukelia paklausos pokyčiai.

Kai kurie oro kompresoriai yra „montuojami bake“, o tai reiškia, kad jie yra komplektuojami ir montuojami ant oro priėmimo bako. Naudojant bako tipo oro kompresorius ne tik sutaupoma vietos, bet ir sumažinamos pradinės montavimo išlaidos, reikalingos atskirų džiovintuvų įrengimui. Tokia konfigūracija labai paplitusi mažuose oro kompresoriuose, o išėjimo galia paprastai neviršija 26 kilovatų (arba 35 arklio galių). Dideli oro kompresoriai netinka montuoti rezervuare, nes tai sukeltų itin sudėtingą sąranką, o tai gali kelti pavojų saugai.

Oro imtuvų naudojimas pneumatinėse sistemose gali sumažinti per didelę cirkuliaciją ir užtikrinti pastovų oro slėgį, o tai itin svarbu norint išlaikyti kompresorių efektyvumą ir pailginti jų tarnavimo laiką.

Oro imtuvų tipai

Yra įvairių tipų oro imtuvai, atitinkantys konkrečius taikymo poreikius. Tarp labiausiai paplitusių yra drėgno oro imtuvai ir sauso oro imtuvai.

Tarp oro kompresoriaus ir džiovintuvo sumontuokite drėgno oro imtuvą. Šios talpyklos kaupia neapdorotą suslėgtą orą ir padeda pašalinti drėgmę prieš orui patenkant į džiovinimo sistemą, o tai atlieka lemiamą vaidmenį gerinant džiovyklės veikimą. Šis žingsnis gali pagerinti džiovinimo proceso efektyvumą.

Kita vertus, sauso oro imtuvas kaupia apdorotą suslėgtą orą ir dažniausiai montuojamas po oro kompresoriaus ir džiovintuvo. Pagrindinė jų funkcija – išlaikyti sauso oro vientisumą ir užtikrinti stabilų bei patikimą sistemos veikimą.

Kaip tinkamai pasirinkti oro imtuvo baką?

Tinkama taisyklė renkantis oro talpyklą yra leisti 3–4 galonus oro vienam CFM srautui arba 10–15 litrų vienam litrui suspausto oro per sekundę, atsižvelgiant į naudojamo oro kompresoriaus tipą ir pritaikymą. Panašiai kaip ir renkantis oro kompresorių, nustatant tinkamas oro imtuvo bako specifikacijas jūsų sistemai reikia atsižvelgti į keletą veiksnių. Primygtinai rekomenduojami šie veiksniai:

Slėgio svyravimų / kritimų sumažinimas: Oro priėmimo bakas naudojamas siekiant sumažinti slėgio svyravimus, kurie gali turėti įtakos gamybos procesui ir produkto kokybei. Renkantis kompresoriui tinkamą oro priėmimo baką, reikia atkreipti dėmesį į dvi reikšmes: kompresoriaus išėjimo slėgį ir taikymo reikalavimus naudojimo vietoje. Atkreipkite dėmesį, kad suslėgtas oras, laikomas oro priėmimo bake, yra naudingas tik tada, kai jo slėgio pakanka atitinkamam procesui palaikyti. Todėl reikia atsižvelgti į trukmę, per kurią oro priėmimo bakas tiekia dujas galutiniam vartotojui/įrangai reikalingu slėgiu (minutėmis).

Patenkite trumpalaikius didžiausius oro poreikius: jei suspausto oro poreikis labai svyruoja per dieną, reikia atsižvelgti į didžiausią poreikį, kad sistemos slėgis nenukristų žemiau leistino lygio. Oro akumuliacinės talpos yra talpyklos, kad būtų galima patenkinti trumpalaikius didžiausius oro poreikius, kurių kompresorius negali patenkinti. Jūsų oro poreikis gali skirtis priklausomai nuo paros laiko, pamainų tvarkaraščio ar net išskirtinių poreikių (pavyzdžiui, retkarčiais naudojamos smėliasrovės mašinos arba abrazyvinės terpės purškimo mašinos). Išsamus suspausto oro naudojimo, reikalingo oro srauto greičio (CFM arba litrų per sekundę) ir numatomo didžiausio sistemos slėgio supratimas yra labai naudingas, nes tai lemia, kiek suspausto oro srauto reikia, kad būtų išvengta oro trūkumo bet kurioje proceso dalyje.

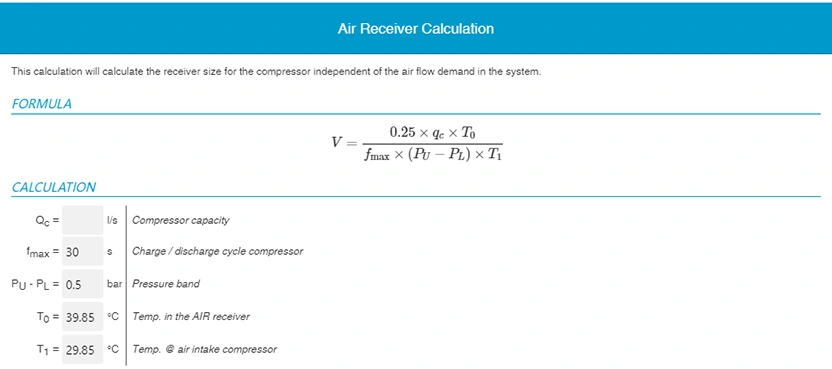

Oro imtuvo skaičiavimas
