Šaldomas oro džiovintuvas

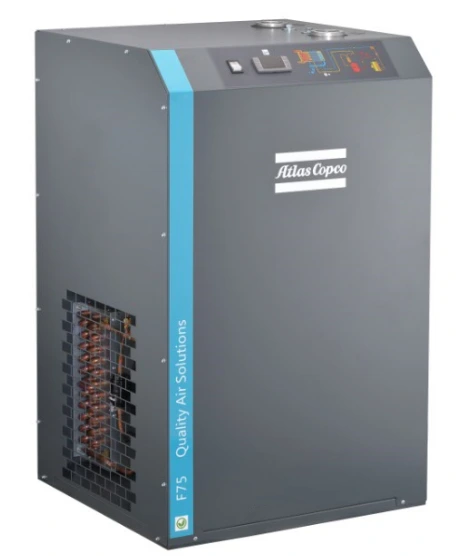

Aprašymas: Atlas Copco F6-400 šaldytuvas

Atlas Copco F tipo šaldomoje oro džiovykloje naudojamas trys viename šilumokaitis, kuris sujungia oro/oro, oro/šaldymo medžiagos ir vandens separatorius. Tai efektyviai pašalina skystą vandenį, atskirtą po aušinimo, ir iš anksto atvėsina suslėgtą orą, pagerindamas šilumos mainų efektyvumą.

Kodėl reikalingas sausas suslėgtas oras?

Suslėgtas oras aptarnauja daugybę skirtingų pramonės sričių. Jis turi būti švarus ir sausas visur ir kiekvieną akimirką. Neapdorotas suslėgtas oras turi kietų, skystų ir dujinių priemaišų. Šios medžiagos gali pakenkti jūsų oro sistemai ir gataviems produktams. Drėgmė yra pagrindinė neapdoroto oro dalis. Tai gali sukelti problemų, tokių kaip vamzdyno rūdys, ankstyvas pneumatinių įrankių susidėvėjimas ir gaminio gedimas.

1. Drėgmės pavojų išvengimas

Kai mus supantis oras suspaudžiamas, vandens garų ir dalelių koncentracija jame smarkiai padidėja. Pavyzdžiui, patalpų aplinkos oras suspaudžiamas iki 7 bar (e)/100 psig, padidinant garų kiekį arba drėgmę maždaug 8 kartus, o po to atšaldomas, kad susidarytų skystas vanduo. Vandens kiekis priklauso nuo konkrečios paskirties. Suslėgtame ore iš tikrųjų gali būti trijų formų vanduo: skystas vanduo, vandens rūkas (rūkas) ir garai (dujos). Todėl itin svarbu efektyviai pašalinti drėgmę iš suspausto oro.

2. Drėgmė ore gali sukelti

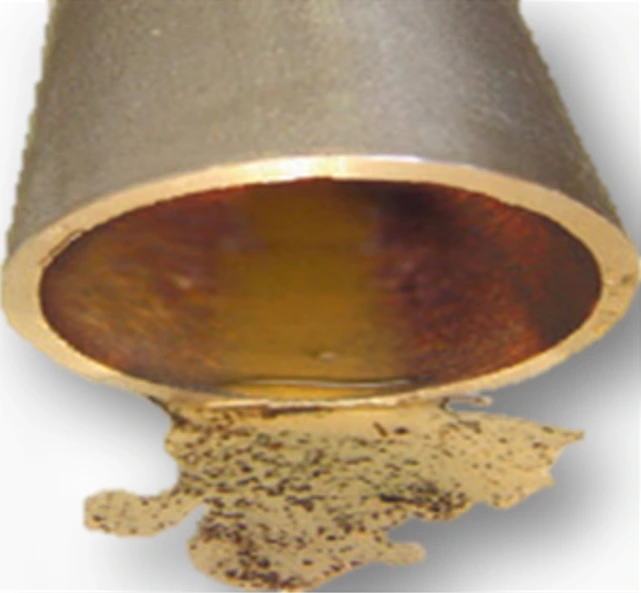

− Suslėgto oro vamzdžių korozija.

− Pneumatinės įrangos pažeidimai ir gedimai.

− Vamzdžių korozija, dėl kurios gali nutekėti suslėgtas oras.

- Prasta dangos kokybė lemia elektrostatinio purškimo proceso pablogėjimą.

- Sumažėjusi galutinio produkto kokybė.

3. Šaldomų džiovintuvų dehidratacijos principas

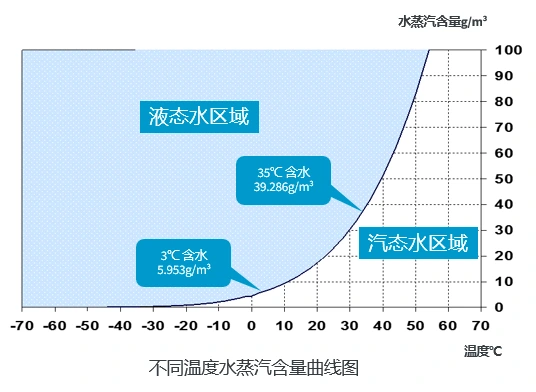

Paveikslėlyje parodyta, kad skirtingomis temperatūromis oras sulaiko skirtingus vandens garų kiekius. Oras atvėsta, o vandens garų lygis taip pat sumažėja. Kreivė turi taškų, žyminčių sočiųjų vandens garų lygį. Kiekvieno iš šių taškų temperatūra yra rasos taškas. Žemesnis rasos taškas reiškia mažiau vandens garų suslėgtame ore. Šią fizinę taisyklę naudoja šaldytuvo oro džiovintuvai. Jie leidžia suslėgtam orui pakeisti šilumą su šaltnešiu. Šis veiksmas sumažina suspausto oro temperatūrą. Atvėsusio oro vandens garai virsta skystu vandeniu. Šis skystis išleidžiamas iš sistemos. Pavyzdžiui, 35 ℃ suslėgtame ore sočiųjų vandens garų kiekis yra 39,286 g/m³. Pasikeitus šilumai su šaltnešiu ir atvėsus iki 3 ℃, sočiųjų vandens garų kiekis yra 5,953 g /m³. Skirtumas 33,333 g /m³ rodo vandens kiekį, pašalintą po aušinimo ir dehidratacijos šaldymo džiovintuvu. Tai reiškia, kad po to, kai suspaustas oras praeina per šaldymo džiovintuvą, pašalinama apie 85% drėgmės, užtikrinant, kad suspausto oro džiovinimas atitiktų gamybos proceso reikalavimus.

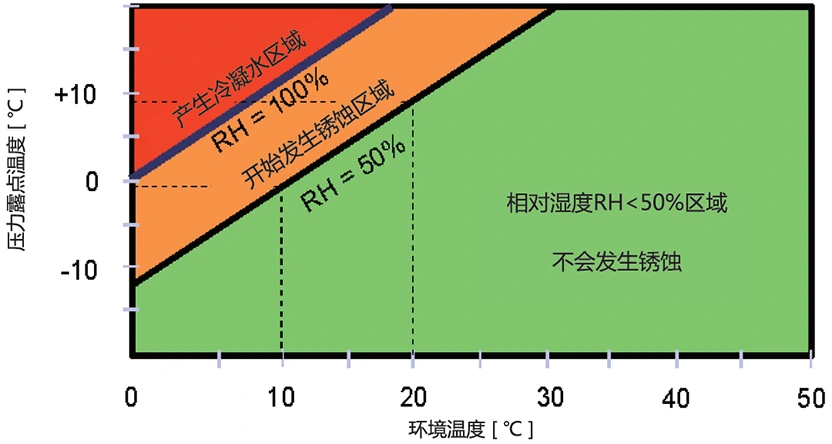

Tolesnė analizė rodo, kad aušinamas suslėgtas oras tik vandens garus paverčia skystu vandeniu. Tada jis padalija šį skystą vandenį nuo suspausto oro. Prastas drenažas leidžia skystam vandeniui su suslėgtu oru tekėti atgal į pasroviui esančius vamzdžius. Tokiu būdu nebus pasiektas norimas vandens atskyrimo rezultatas. Kondensuotas suslėgtas oras turi 100% santykinę drėgmę. Oro temperatūra turi pakilti, kad ši drėgmė sumažėtų. Be šio temperatūros padidėjimo suslėgtame ore esantys vandens garai vis tiek sunaikins vamzdžius ir oru varomus įrankius. Suslėgto oro santykinė drėgmė kaitinant sumažėja. Aušinamas, kondensuotas ir nusausintas suslėgtas oras turi padidinti temperatūrą. Dėl to drėgmė sumažėja iki 50%.

Atlas Copco F tipo šaldomame oro džiovintuve naudojamas trys viename šilumokaitis, jungiantis oro/oro, oro/šaldymo medžiagos ir vandens separatorius. Tai efektyviai pašalina skystą vandenį, atskirtą po aušinimo, ir iš anksto atvėsina suslėgtą orą, pagerindama šilumos mainų efektyvumą. Tuo pačiu metu jis įkaitina dehidratuotą suslėgtą orą iki 10°C žemesnės nei įleidimo temperatūra, užtikrindama, kad suspausto oro santykinė drėgmė po apdorojimo būtų mažesnė nei 50%, apsaugoma nuo korozijos ir pasiekiamas tikrasis šaldomo oro džiovintuvo dehidratacijos efektas.

Kaip matyti iš toliau pateiktų išmatuotų duomenų, esant 7 barų suspausto oro įleidimo slėgiui, 35°C įleidimo temperatūrai, 7°C slėgio rasos taškui ir 25°C galutinei išmetamųjų dujų temperatūrai, santykinė oro drėgmė yra 30%, veiksmingai užkertant kelią vamzdynų ir orą naudojančios įrangos korozijai.

F6-400 (F6, F11, F25, F35, F55, F75, F95, F120, F140, F180, F230, F285, F335 ir F400)

Standartinė tiekimo apimtis: F6-400 yra oru aušinamas šaldytas suspausto oro džiovintuvas. Džiovintuvą sudaro visi vidiniai vamzdynai, jungiamosios detalės ir elektros sistemos. Jį sudaro tiesioginės pavaros, didelio našumo šaldymo kompresorius, visiškai uždaras oru aušinamas variklis ir tepimo, aušinimo ir kondicionavimo sistemos.

Džiovintuvas patalpintas garsui nepralaidžiame korpuse. Priekiniame skydelyje yra kompiuterio valdymo modulis su start/stop mygtuku ir rasos taško ekranu.

Sukurta ekstremalioms eksploatavimo sąlygoms

F6-400 sukurtas nuolatiniam darbui pačiomis ekstremaliausiomis sąlygomis. Visos besisukančios dalys yra visiškai uždarytos, apsaugo nuo užteršimo ir užtikrina ilgalaikį, patikimą veikimą. Džiovintuvo aušinimo sistema yra specialiai sukurta taip, kad gerai veiktų iki 45°C/113°F aplinkos temperatūroje.

Komponento aprašymas:

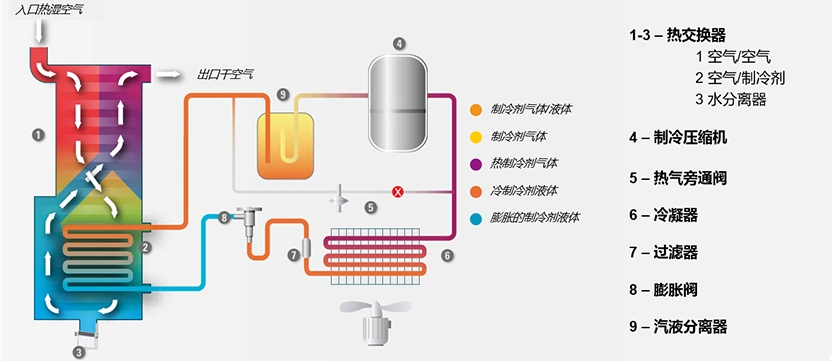

„Atlas Copco“ šaldytuvo džiovintuvo schema
