Sraigtinis oro kompresorius be alyvos

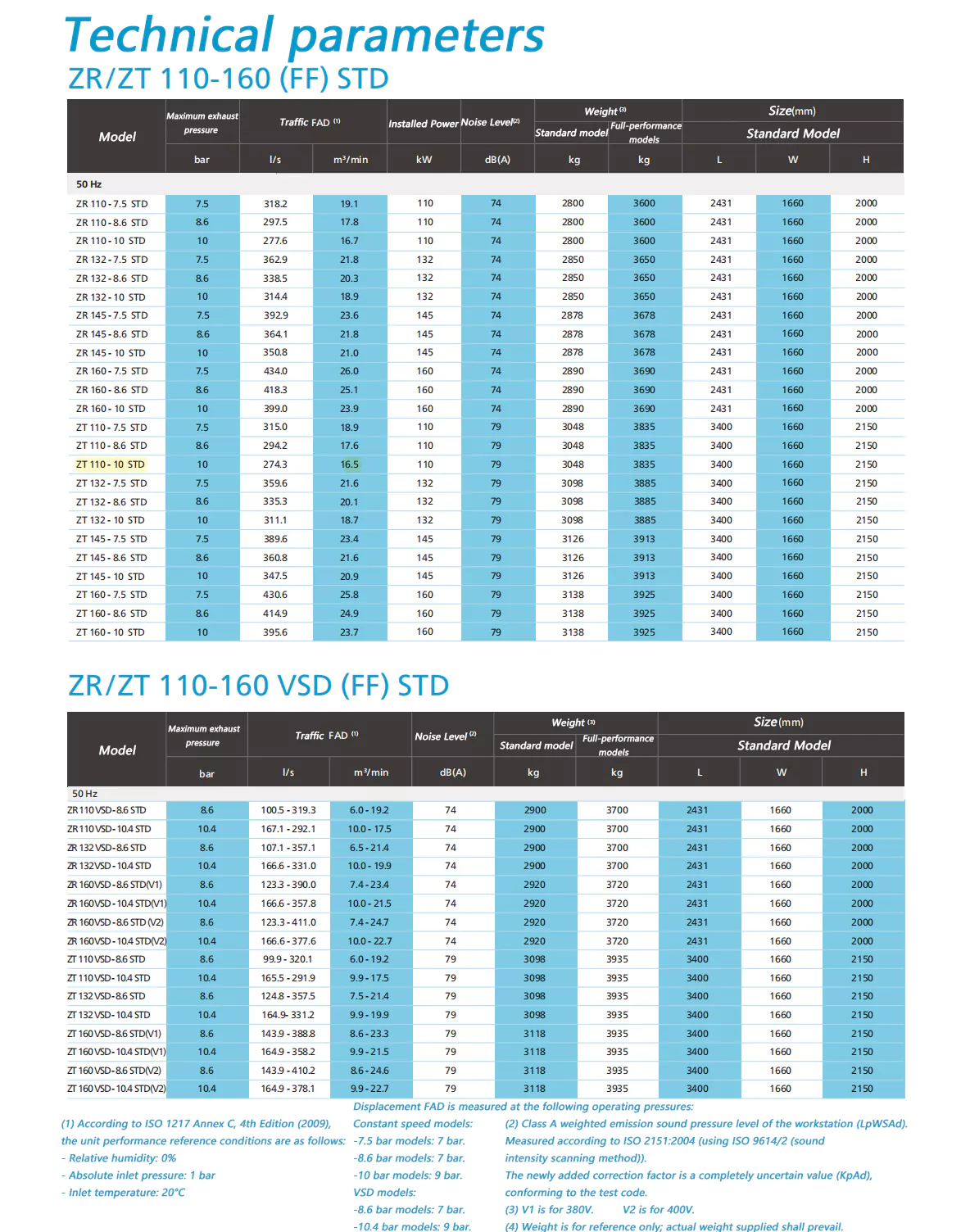

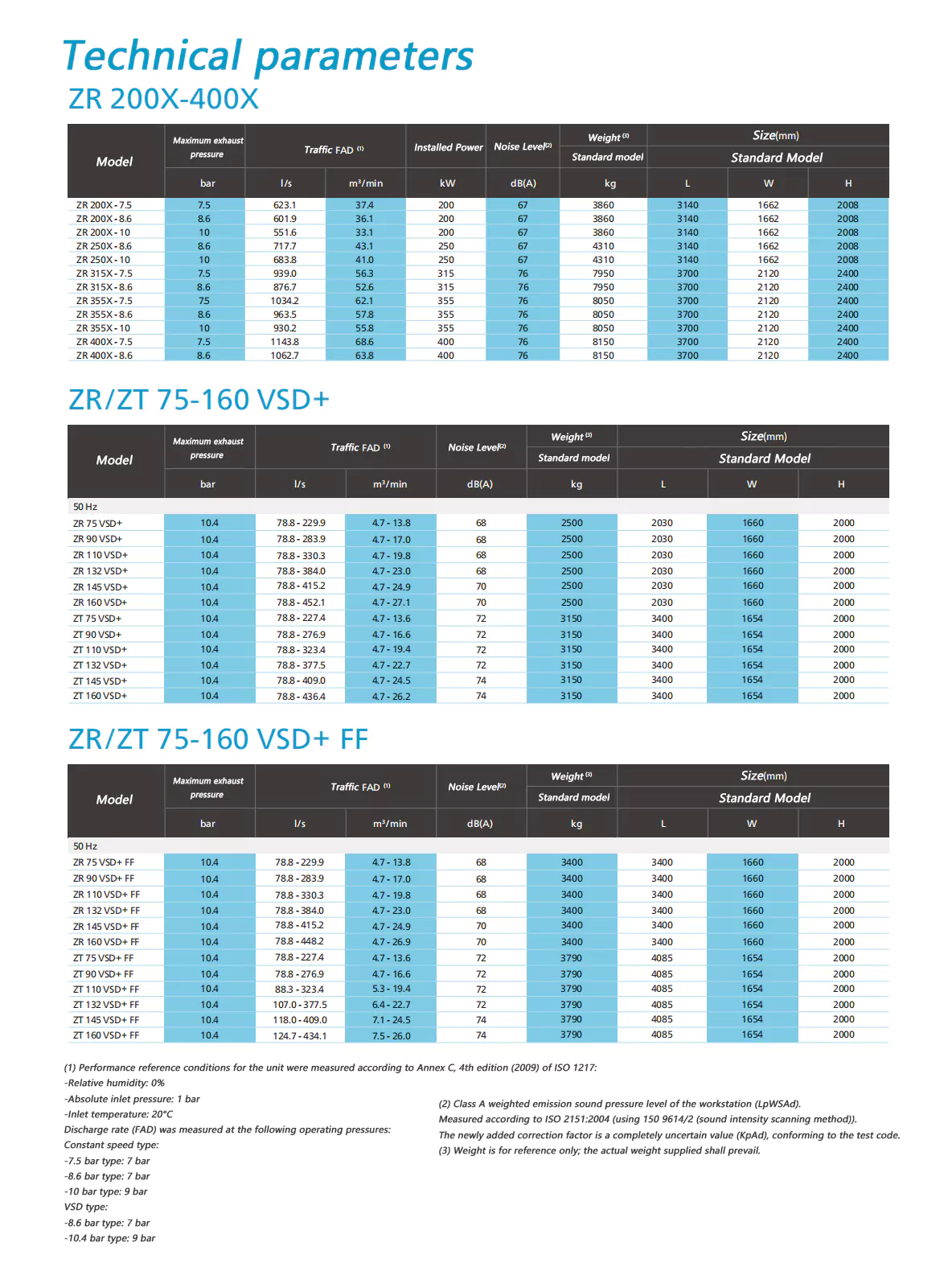

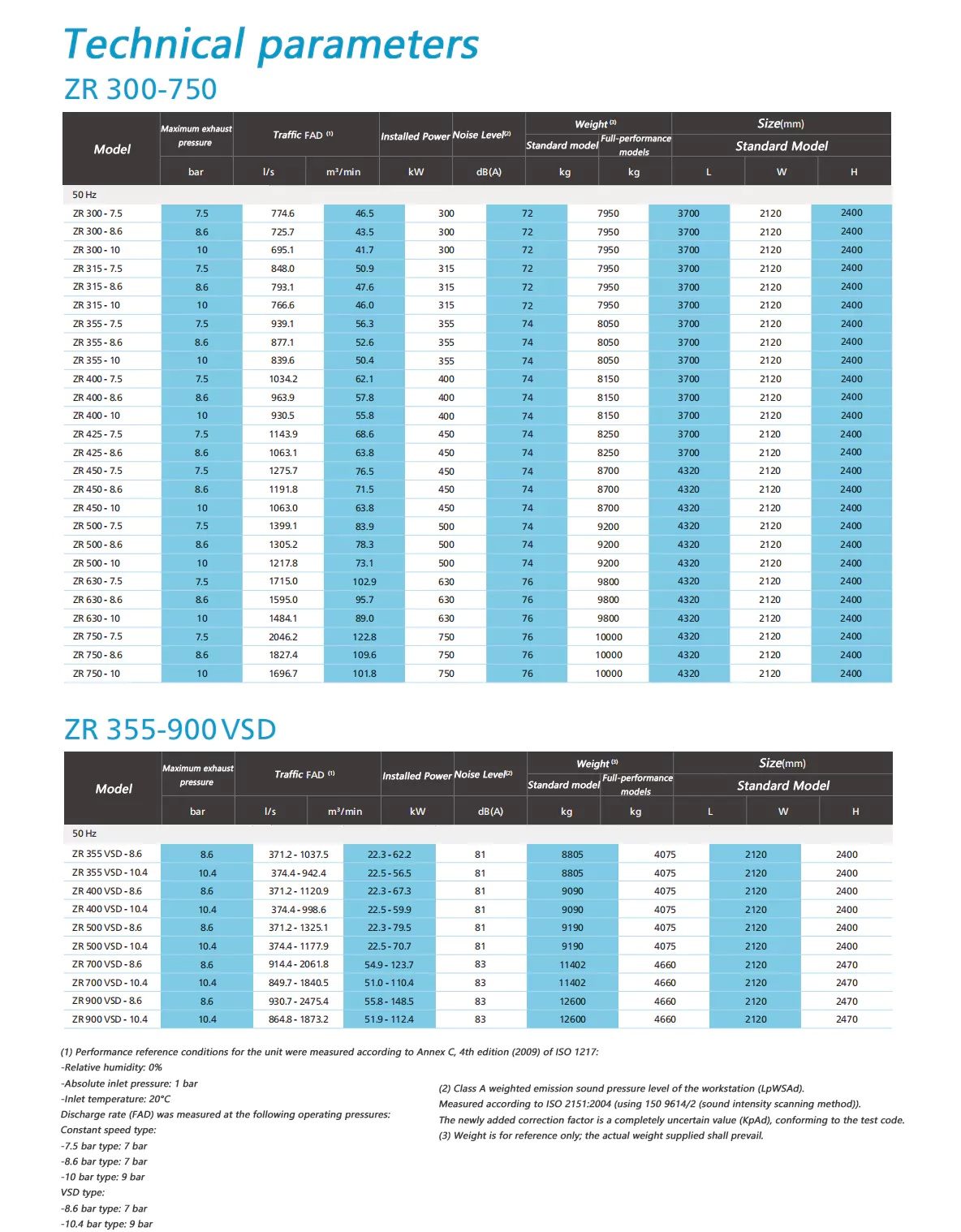

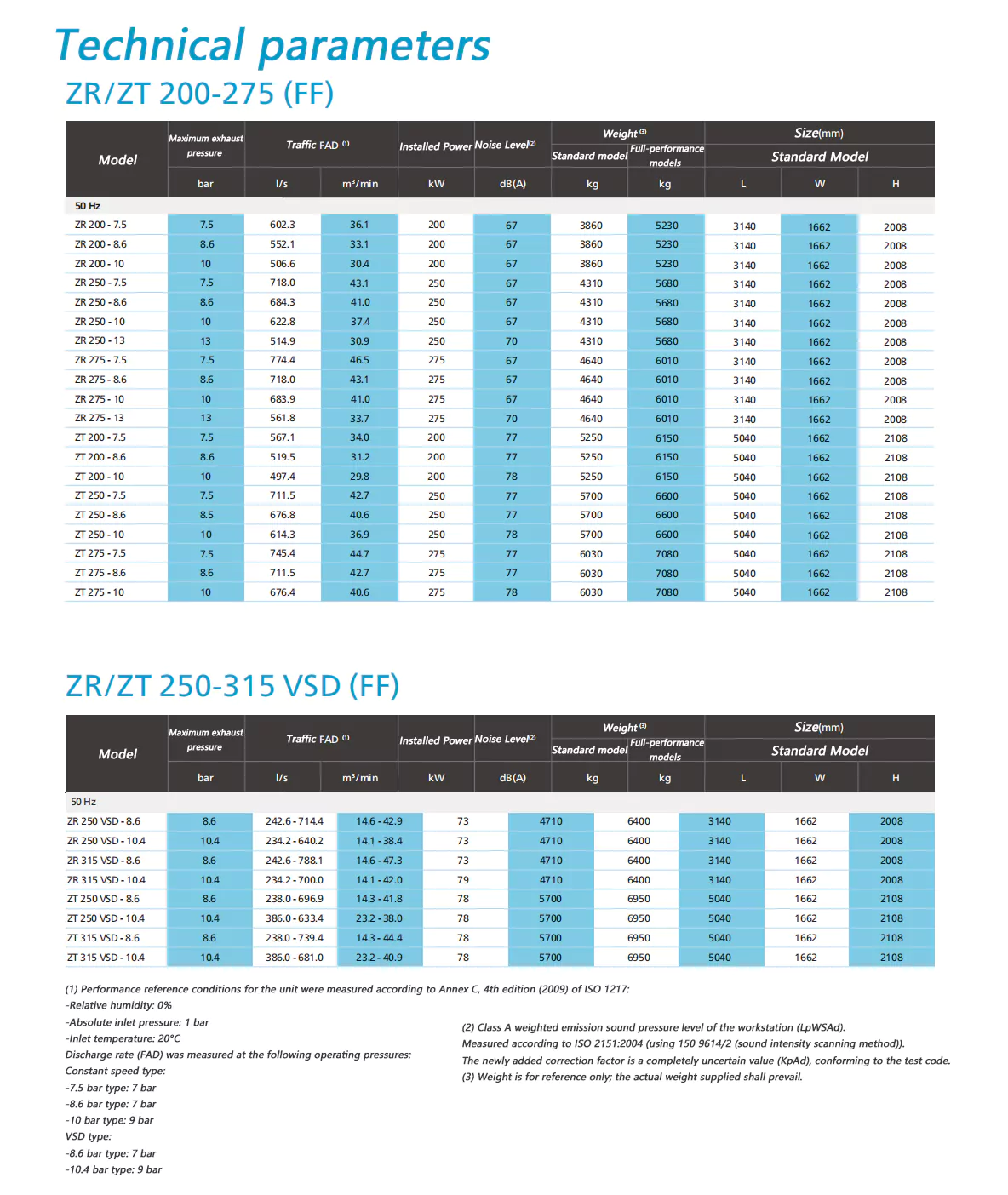

Pagrindiniai parametrai

Darbinis tūris: 4,2-148,5 m³/min

Galia: 55-900kw

Pramonės standartas

Be alyvos oras naudojamas įvairiose pramonės šakose, kuriose oro kokybė yra labai svarbi galutiniams produktams ir gamybos procesams, įskaitant maistą ir gėrimus, vaistus, naftos chemiją, puslaidininkius ir elektroniką, mediciną, automobilių dažymą ir tekstilę. Taikant šiuos sudėtingus darbus, net nedidelis alyvos užterštumas gali sukelti brangių prastovų arba sugadinti gaminį.

Oro be naftos technologijos pionierius

Per pastaruosius 60 metų „Atlas Copco“ buvo skirta betepalinių sraigtinių oro kompresorių technologijos tyrimams ir plėtrai, paleidžiant daugybę oro kompresorių ir pūstuvų be alyvos, kad klientams būtų užtikrintas švarus oras. Vykdydama nuolatinius tyrimus ir plėtrą, Atlas Copco vėl pasiekė naują etapą ir tapo pirmuoju oro kompresorių gamintoju, sėkmingai gavusiu 0 KLASĖS sertifikatą.

Rizikos pašalinimas

Siekdama patenkinti griežtus klientų reikalavimus, „Atlas Copco“ įpareigojo garsiąją testavimo organizaciją TÚV išbandyti savo kompresorius ir pūstuvus be alyvos. TÚV taikė griežtus testavimo metodus, ištyrė visas galimas alyvos formas plačiame temperatūros ir slėgio diapazone ir nerado alyvos pėdsakų išeinančio oro sraute.

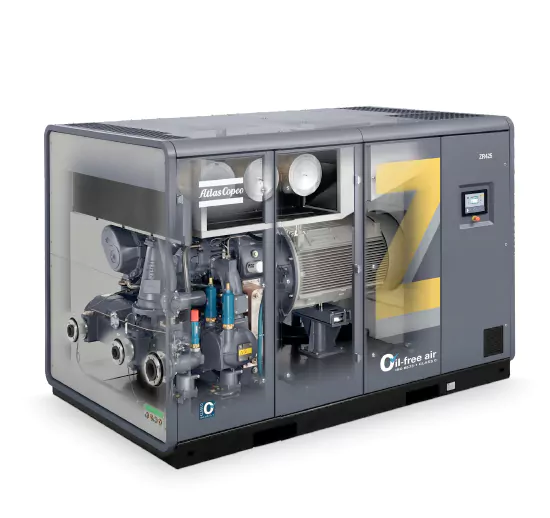

Brandi Z be alyvos varžtų technologija, ZR modeliai su vandeniu aušinamu

① Aukščiausios kokybės kompresoriaus galvutė be alyvos

• Unikali Z tipo sandariklio konstrukcija užtikrina švarų, aukštos kokybės suslėgtą orą be alyvos.

• Atlas Copco aukščiausios kokybės rotoriaus danga užtikrina aukštą efektyvumą ir ilgaamžiškumą.

• Aušinimo striukė.

② Pažangus Elektronikon® įrenginio valdiklis

• Vienu metu valdo ir be alyvos sraigtinį oro kompresorių, ir džiovintuvą per integruotą valdymo sistemą.

• Teikia bendrą sistemos veikimo būsenos stebėjimą per aktyvias priežiūros instrukcijas, gedimų aliarmus ir saugos išjungimo funkcijas.

• Galimos kelios ekrano kalbos.

• Specialiai sukurtas prijungimui prie ES sistemos horizontalaus valdymo,

integruotas su standartiniais serijos ryšio protokolais.

③ Pridėti / iškrauti vožtuvą

• Nereikia išorinio oro tiekimo.

• Mechaniškai blokuojami įleidimo ir išleidimo vožtuvai.

• Itin maža iškrovimo galia.

④ Didelio efektyvumo aušintuvas ir vandens separatorius

• Korozijai atsparus nerūdijančio plieno vamzdžių pluoštas.

• Itin patikimas suvirinimo robotas; nesandariai.

• Aliuminio žvaigždės formos pelekai padidina šilumos mainų plotą.

• Labirinto dizaino vandens separatorius efektyviai atskiria kondensatą nuo suspausto oro.

⑤ Didelio efektyvumo variklis + VSD

• TEFC IP55 variklis apsaugo nuo dulkių ir cheminių medžiagų patekimo.

• Nepertraukiamas veikimas esant atšiaurioms aplinkos temperatūros sąlygoms.

• Su kintamo dažnio pavaros (VSD) varikliu tiesiogiai sutaupoma iki 35 % energijos.

• Reguliuojamas srauto greitis nuo 30% iki 100%.

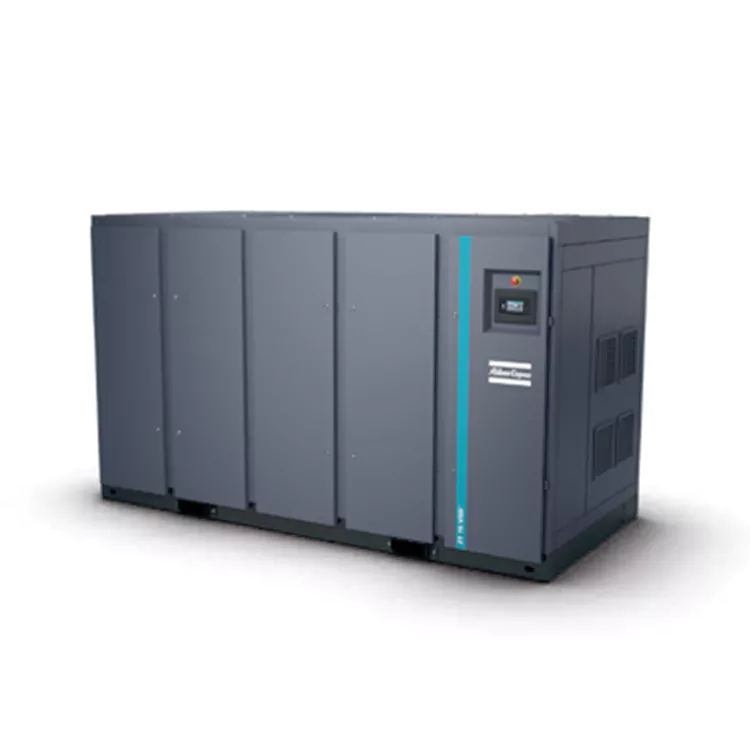

Oru aušinamas ZT modelis pasižymi visapusišku ir išskirtiniu dizainu.

①Naudojamos AGMA A5/DIN 5 klasės pavaros

• Ilgas tarnavimo laikas

• Maži perdavimo nuostoliai, mažinantys triukšmą ir vibraciją.

② Aukščiausios kokybės kompresoriaus rotorius be alyvos

• Aukščiausios kokybės sraigtinis kompresorius be alyvos tiekia aukštos kokybės orą.

• Puiki rotoriaus danga ir aušinimo gaubtas užtikrina bendrą kompresoriaus efektyvumą.

③ Aukščiausios kokybės rotoriaus guoliai

• Išlaikyti aukštą stabilumą esant įvairioms apkrovos sąlygoms.

• Lengvai prisitaiko prie apkrovos svyravimų.

④ Didelio efektyvumo oro aušintuvas

• Nerūdijančio plieno pirminis aušintuvas su aušintuvu.

• Puikus šilumos mainų efektyvumas.

• Lengva valyti.

• Mažo triukšmo ir energijos taupantis radialinis aušinimo ventiliatorius.

⑤ Integruotas VSD

• Su kintamo dažnio pavaros (VSD) varikliu tiesiogiai sutaupoma iki 35 % energijos.

• Žymiai sumažinti iškrovimo nuostoliai.

• Nėra ventiliacijos, todėl suslėgtas oras nepatenka į atmosferą.

• Srauto greičio reguliavimo diapazonas nuo 30% iki 100%.

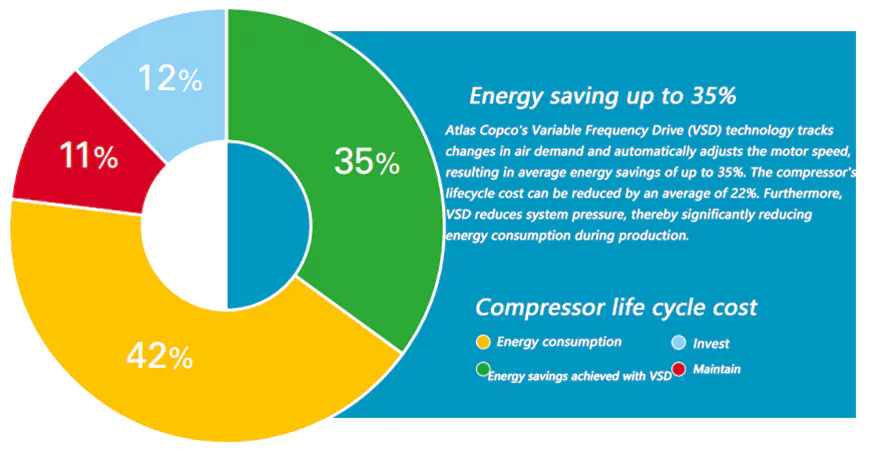

Kintamo dažnio pavara (VSD): energijos sąnaudų mažinimas

Energijos sąnaudos sudaro daugiau nei 80 % visų alyvos neturinčio sraigtinio oro kompresoriaus gyvavimo ciklo sąnaudų. Be to, suslėgto oro gamybai naudojama elektra sudaro daugiau nei 40 % visų gamyklos elektros sąnaudų. Siekdama sumažinti energijos sąnaudas, Atlas Copco sukūrė kintamo dažnio pavaros (VSD) technologiją suspausto oro pramonėje. VSD ne tik sutaupo daug energijos, bet ir saugo aplinką ateities kartoms. Dėl nuolatinių investicijų į šią technologiją Atlas Copco gali pasiūlyti plačiausią integruotų VSD kompresorių asortimentą rinkoje.

Unikalios Atlas Copco integruoto VSD savybės

1. Elektronikon* vienu metu valdo kompresorių ir integruotą keitiklį, užtikrinant saugų veikimą.

2. VSD siūlo lankstų slėgio pasirinkimą nuo 4-10 bar, sumažinant elektros sąnaudas.

3. Individualiai suprojektuotas keitiklis ir variklis (su apsaugotais guoliais) užtikrina aukštą efektyvumą visame greičio diapazone.

4. Variklis yra specialiai sukurtas veikti mažu greičiu, visiškai atsižvelgiant į variklio ir kompresoriaus aušinimo reikalavimus esant mažam greičiui.

5. Visi Atlas Copco VSD kompresoriai yra sertifikuoti ir licencijuoti. Kompresoriaus veikimas neturi įtakos išorinei įrangai ir atvirkščiai.

6. Sustiprinti mechaniniai komponentai užtikrina, kad pagrindinių komponentų veikimo greičio diapazonas būtų valdomas žemiau kritinių vibracijos lygių.

7. Elektros valdymo spintoje įmontuotas didelio efektyvumo keitiklis užtikrina stabilų kompresoriaus darbą esant aplinkos temperatūrai iki 50°C/122°F (standartinė darbinė temperatūra iki 40°C/104°F).

8. Nėra „greičio lango“, kuris padidintų energijos sąnaudas arba paveiktų grynojo slėgio stabilumą; kompresoriaus dujų srauto reguliavimo diapazonas yra net 75%.

9. Dujotiekio slėgio svyravimai turi būti ne didesni kaip 0,10 baro (1,5 psi).

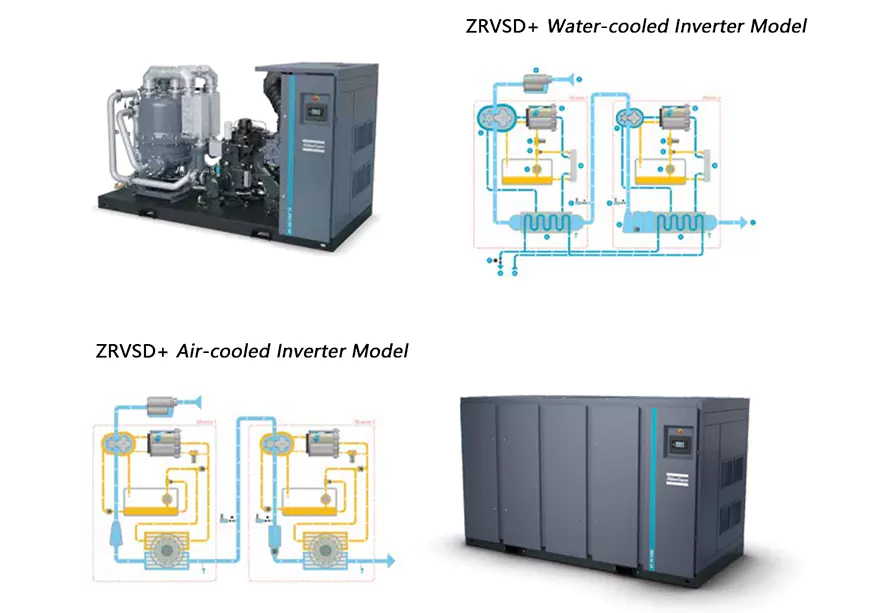

Atlas Copco ZVSD+ dviguba nuolatinio magneto keitiklio pavara

• Be alyvos sraigtinis oro kompresorius naudoja naujos kartos labai efektyvias kompresoriaus galvutes, kad pagerintų suspaudimo efektyvumą.

• Kiekvienoje iš aukšto ir žemo slėgio kompresorių galvučių yra sumontuotas IP66 didelio efektyvumo nuolatinio magneto kintamo dažnio variklis (IE5), kuris realiu laiku reguliuoja greitį pagal suslėgto oro poreikio pokyčius, taupydamas energiją ir pagerindamas efektyvumą.

• Patikimi alyva sutepti guoliai.

• Atlas Copco pagal užsakymą sukurtas dažnio keitiklis leidžia reguliuoti didelio srauto dažnį nuo 20% iki 100%.

• Kompaktiška konstrukcija taupo montavimo vietą.
