VSD be alyvos vandeniu suteptas oro kompresorius

AQ15-55  VSD

Galingas suslėgtas oras be alyvos

Grynas, be alyvos suspaustas oras reiškia, kad oro kokybei nėra jokių kompromisų. Būdama vandens tepimo technologijų ekspertė, Atlas Copco per pastaruosius dešimtmečius pristatė platų alyvos neturinčių kompresorių asortimentą, tiekiančių 100 % suslėgtą orą be alyvos. AQ kompresoriai yra sertifikuoti pagal ISO 8573-1 CLASSO be alyvos ir užtikrina puikų energijos vartojimo efektyvumą patenkindami jūsų oro be alyvos poreikius.

Nulinė taršos rizika

Nesvarbu, ar tai būtų farmacijos, maisto ir gėrimų, tikslios elektronikos ar kitose reiklesnėse pramonės šakose, oro kokybė yra labai svarbi galutiniams produktams ir gamybos procesams. Atlas Copco AQ VSD be alyvos vandeniu suteptas oro kompresorius pašalina visus galimus alyvos užteršimo pavojus.

mažesnės energijos sąnaudos

Energijos sąnaudos sudaro 70 % kompresoriaus gyvavimo ciklo sąnaudų (LCC), o jų svarba yra akivaizdi. Veiksmingi suspausto oro sprendimai optimizuoja slėgio, srauto ir oro apdorojimo įrangą įvairiems procesams. Atlas Copco AQ kompresoriai siūlo idealų „viskas viename“ sprendimą, leidžiantį sumažinti sąskaitas už elektrą.

Garsi patirtis

Dėl savo didelės patirties ir nuolatinių technologinių naujovių Atlas Copco jau daugiau nei šešis dešimtmečius pirmauja be alyvos suspausto oro technologijose. Jos AQ serijos kompresoriai yra sukurti taip, kad tiektų idealų suslėgtą orą be alyvos ir visada apsaugotų jūsų gamybos programas.

AQ 15–55 VSD

Išradingas patenkinti jūsų poreikius

Atlas Copco įsipareigoja teikti suslėgto oro sprendimus, kurie atitinka arba viršija jūsų lūkesčius. Integruotas VSD be alyvos vandeniu suteptas oro kompresorius paveldėjo „Atlas Copco“ dešimtmečių patirtį kuriant ir gaminant be alyvos kompresorius.

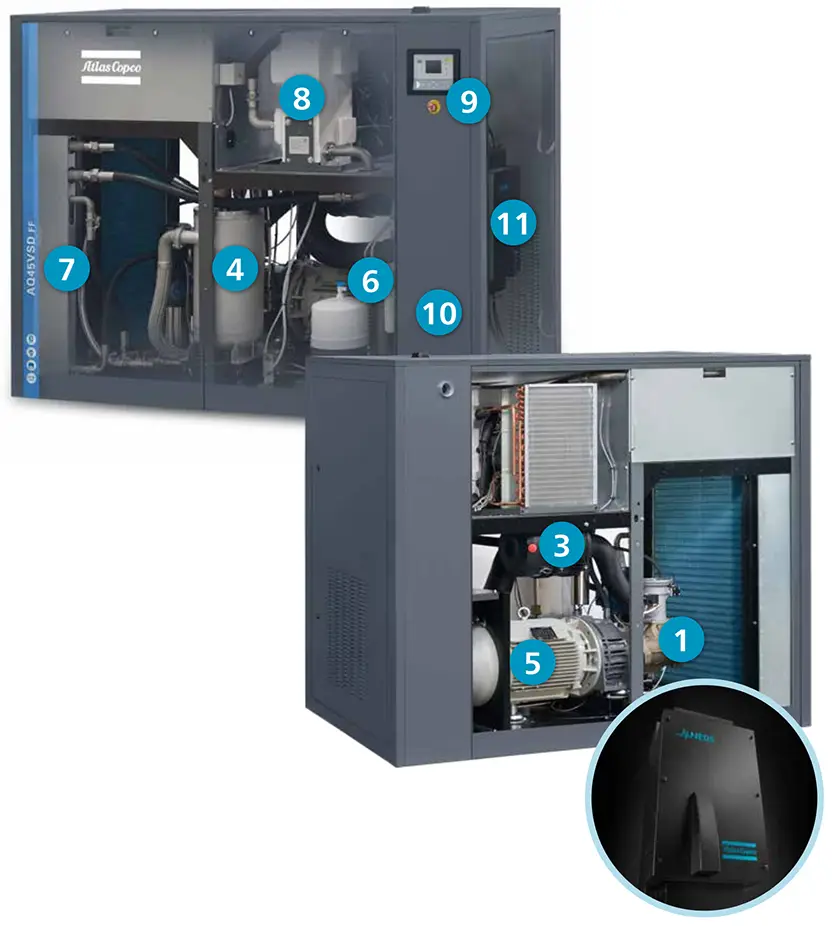

① Vandeniu suteptas rotorius

Izoterminis suspaudimas (labai žema rotoriaus išėjimo temperatūra) užtikrina aukštą energijos vartojimo efektyvumą

● Tikras vandeniu suteptas rotorius

● Vandeniu sutepti guoliai

● Darbinis slėgis iki 13 barų

② Vandens filtras

Užtikrinkite nuolatinį švaraus vandens tiekimą

● 10 mikronų filtravimo galimybė palaikoma visą gyvavimo ciklą

③ Sunkus oro filtras

●99,9% pašalina net 3 mikronų dulkių daleles, tinkama kompresoriaus komponentų apsauga

● Slėgio skirtumo indikacija leidžia atlikti prevencinę priežiūrą, kad būtų sumažintas slėgio kritimas

④ Vandens separatorius

● Nerūdijančio plieno vandens separatorius, naudojant išcentrinę jėgą ir gravitaciją, kad būtų galima atskirti

● Apima 3 jutiklius, kad būtų galima tiksliai reguliuoti vandens lygį

⑤ Efektyvus varomasis variklis

●IP55 varomasis variklis, flanšinis tvirtinimas užtikrina tikslų išlygiavimą

● Kartu su tiesiogine pavara pasiekti puikų energijos vartojimo efektyvumą

⑥ Atvirkštinio osmoso sistema

Integruota atvirkštinio osmoso sistema užtikrina patikimą aukštos kokybės vandenį nuolatiniam stabiliam darbui

⑦ Ventiliatorius ir vandens aušintuvas

● Visose serijose yra oru arba vandeniu aušinami modeliai

● Dėl įmontuoto aušintuvo taupomas įrengimas ir grindų plotas

● Vandeniu aušinamas kompresorius palaiko džiovyklės įeinančio oro temperatūrą žemesnę nei 55 °C (131 °F)

⑧ Efektyvi įmontuota džiovykla

● Puiki oro kokybė

● 50 % mažesnės energijos sąnaudos lyginant su tradicinėmis džiovyklomis

●Nulinis ozono sluoksnio ardymas

⑨Elektronikon°   Išmanusis spalvoto ekrano valdiklis

● Pažangus Elektronikon° spalvoto ekrano išmanusis valdiklis, skirtas integruoti į (nuotolinio) proceso valdymo sistemas

⑪ Garsui nepralaidus dangtelis

●Dėl akustinės korpuso konstrukcijos jis tinka daugeliui įrengimo aplinkų, todėl nereikia atskiros kompresoriaus patalpos.

⑫Inovatyvus Neos keitiklis

●IP5x apsaugos lygis

●VSD be alyvos, vandeniu suteptas oro kompresorius pasižymi tvirtu aliuminio korpusu, kad veiktų be problemų atšiauriomis sąlygomis

● Mažiau dalių: kompaktiška ir paprasta naudoti

Subrendusi technologija

AQ serijos kompresoriaus šerdies unikalus vandens įpurškimo dviejų sraigtų rotorius, efektyvus veikimas arčiau izoterminio suspaudimo. Itin didelio stiprumo polimerinis kompozitinis rotorius, optimizuotas rotoriaus profilis ir vandeniu sutepti guoliai užtikrina, kad rotorius nebūtų užterštas alyva ir gamins gryną suslėgtą orą be alyvos.

Dvigubas sraigtinis rotorius

Aukštos kokybės itin didelio stiprumo polimeriniai kompozitiniai rotoriai su optimizuotais profiliais efektyviam suspaudimui. Antikorozinės ir labai efektyvios žaliavos bei tikras vandens purškiamas tepimas užtikrina ilgesnį tarnavimo laiką.

Rotoriaus korpusas

Vandeniu tepamas oro kompresorius VSD be alyvos yra pagamintas iš aliuminio bronzos su korozijai atspariu korpusu, užtikrinančiu tvirtumą ir ilgaamžiškumą.

Guolis

Hidrodinaminio guolio viduje nėra fizinio kontakto, tik slysta per vandens plėvelę, nėra tepalo tepimo, kad būtų užtikrintas ilgas tarnavimo laikas.

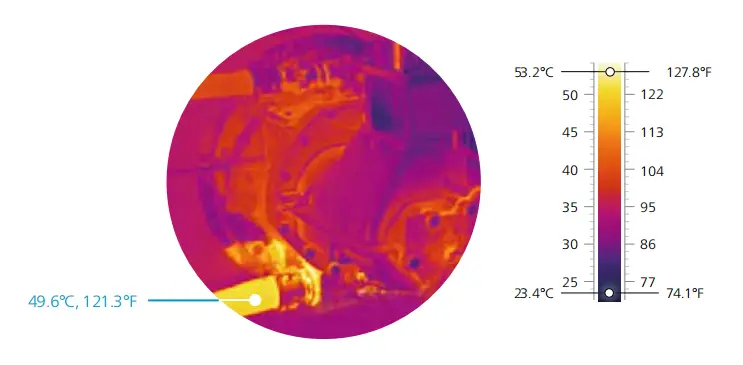

Vandens tepimo suspaudimo efektyvumas

Vanduo turi puikią aušinimo galią ir efektyviai pašalina šilumą iš šaltinio. Pašalinamos šilumos atliekos, o vienam energijos kilovatui gali būti pagaminama daugiau suslėgto oro. Vėsesnis suslėgtas oras sumažina komponentų šiluminį įtampą ir taip pailgina tarnavimo laiką.

Puikus vandeniu suteptas rotorius

· Padidinkite išmetamųjų dujų kiekį

· Sumažinti vieneto energijos sąnaudas

·Beveik izoterminis suspaudimas

·Slėgis 7, 10 ir 13 barų.

· Efektyvus vandens aušinimo pajėgumas kartu su tiksliu dizainu užtikrina puikų AQ energijos vartojimo efektyvumą.

VSD: energijos sąnaudų mažinimas

Kompresoriaus energijos sąnaudos sudaro daugiau nei 70% viso gyvavimo ciklo sąnaudų, o suslėgto oro gamybai sunaudojama daugiau nei 40% visos gamyklos elektros energijos sąnaudų. Siekdama sumažinti energijos suvartojimą, Atlas Copco sukūrė VSD be alyvos vandens suteptą oro kompresorių. VSD technologija ne tik sutaupo daug energijos, bet ir saugo aplinką, kad ši technologija būtų nuolatinė investicija į ateitį. platus kintamo greičio pavaros (VSD) oro kompresorių asortimentas rinkoje.

VSD: Energijos suvartojimas svyruoja priklausomai nuo dujų poreikio

● Gamybos procesuose sutaupoma vidutiniškai 35 % energijos, smarkiai pasikeitus dujų paklausai

Elektronikon° spalvoto ekrano valdiklis valdo variklio greitį ir keitiklį

● Jokių tuščių ir tuščių atliekų

● Specialaus dizaino VSD variklis, gali paleisti / sustabdyti esant visu slėgiui, be iškrovimo atliekų

● Pašalinkite didžiausią paleidimo srovę

● Žemas darbinis slėgis sumažina sistemos nuotėkį

● EMC elektromagnetinis suderinamumas pagal standartus (2004/108/EG)

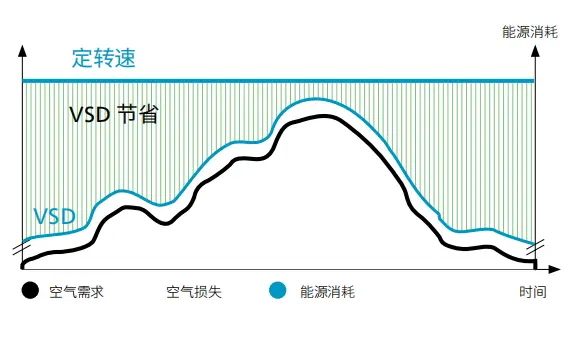

Pastovus greitis: nereguliuojamas energijos suvartojimas

Tradiciniai pastovaus greičio kompresoriai turi tik vieną greitį ir yra 100 % atidaryti. Dėl to labai eikvojama energija, kai poreikis mažas.

Sutaupoma iki 35 % energijos

„Atlas Copco“ AQ VSD technologija stebi klientų dujų suvartojimo pokyčius ir koreguoja kompresoriaus greitį realiuoju laiku, todėl vidutiniškai sutaupoma iki 35 procentų energijos ir apie 22 procentus viso gyvavimo ciklo sąnaudų.

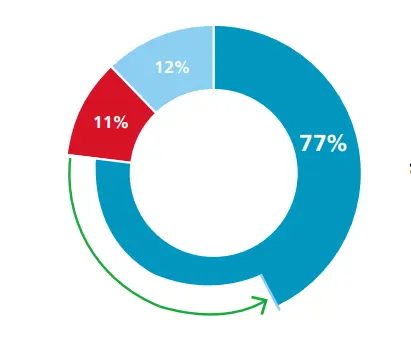

Bendra kompresoriaus gyvavimo ciklo kaina

● Energijos sąnaudos

● Energijos taupymas iš VSD

● Įrangos pirkimo kaina

● Techninės priežiūros išlaidos
