Prekės aprašymas

Pasirūpinkite, kad įrenginys veiktų patikimai, įsigydami alyvos įpurškimo sraigtinį kompresorių augalams tiesiai iš DECHUAN tiekimo grandinės. Jame yra didelės apkrovos pavarų dėžė ir optimizuotas rotoriaus išdėstymas, sumažinantis prastovų laiką dirbant ilgomis pamainomis.

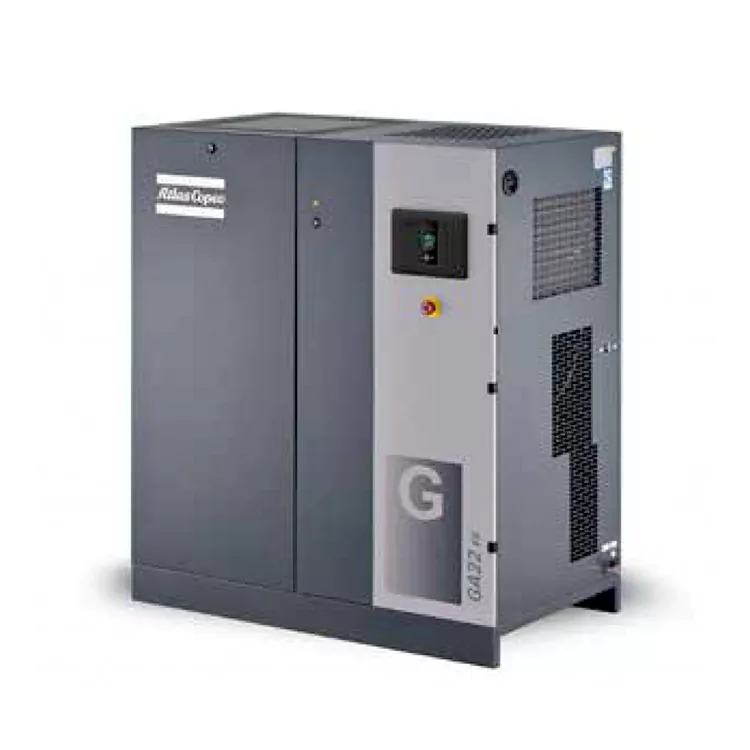

Oil Injected Screw Compressor for Plants

Nepertraukiamos 24/7 gamyklos gamybos poreikių tenkinimas

Dideliuose pramoniniuose objektuose, pavyzdžiui, plieno gamyklose, chemijos gamyklose ir sunkiųjų mašinų dirbtuvėse, suslėgto oro sistema yra labai svarbi priemonė. Jei žemos pakopos oro kompresorius perkaista, nukrenta linijos slėgis arba netikėtai išsijungia per didžiausią pamainą, jis gali sustabdyti ištisas automatizuotas gamybos linijas, o tai gali sukelti brangių medžiagų švaistymą, nedarbingą darbą ir rimtus pristatymo vėlavimus.

Alyvos įpurškiamas sraigtinis kompresorius augalams yra specialiai sukurtas taip, kad atitiktų šias sudėtingas, didelės apkrovos gamyklos sąlygas. Pagaminta iš aukštos kokybės komponentų, įskaitant IP55 klasės didelio našumo elektros variklį ir tiesiogiai sujungtą pavarą, ši mašina yra skirta 100 % nepertraukiamo darbo ciklo. Jis patikimai veikia dieną ir naktį sudėtingomis sąlygomis, todėl jūsų gamykla palaiko stabilų ir nuolatinį suspausto oro tiekimą, kad pagrindinės surinkimo linijos veiktų sklandžiai.

Oil Injected Screw Compressor for Plants

Techniniai našumo parametrai ir fiziniai pėdsakai

Žemiau pateiktos našumo metrikos pabrėžia didelius nemokamo oro tiekimo kiekius, kuriuos užtikrina mūsų pramoninių įrenginių oro sistemos.

GA serijos techniniai parametrai

Modelis	Maks. darbinio slėgio juosta (e)	Maksimalus darbinis slėgis psi	FAD Srauto l/s	FAD Debitas m³/min	FAD Flow cfm	Variklio galia kW	Variklio galia AG	Triukšmo lygis dB(A)	Svoris Standartinis kg	Svoris Standartiniai svarai	Svoris Viso našumo kg	Svoris Viso našumo svar	Išleidimo angos dydis
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Įrenginio veikimo parametrai išbandyti pagal ISO 1217, 3 leidimą, priedą C-1996 Triukšmo lygis atitinka ISO 2151 / Pneurop / CagiPN8NTC2

Etaloninės bandymo sąlygos:

· Absoliutus įėjimo slėgis: 1 baras

· Oro įleidimo temperatūra: 20°C Slėgio rasos taškas įmontuotoje džiovykloje GA 11-26: 5°C

FAD srautas, išmatuotas esant mažesniam darbiniam slėgiui:

· 7,5 baro modeliai išbandyti esant 7 barų slėgiui

· 8,5 baro modeliai išbandyti esant 8 barų slėgiui

· 10,5 baro modeliai išbandyti esant 10 barų slėgiui

· 13 barų modeliai išbandyti esant 12,5 baro slėgiui

GA11/15/18/22/26*/30 integruotų džiovintuvų modelių duomenų lentelė

Modelis	Maksimalus darbinis slėgis – standartinė juosta (e)	Maksimalus darbinis slėgis – standartinis psig	Maksimalus darbinis slėgis – viso našumo strypas (e)	Maksimalus darbinis slėgis-visas našumas psig	FAD Srauto l/s	FAD Debitas m³/min	FAD Flow cfm	Variklio galia kW	Variklio galia AG	Triukšmo lygis dB(A)	Svoris Standartinis kg	Svoris Viso našumo kg	Išleidimo angos dydis
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Įrenginio veikimo parametrai išbandyti pagal ISO 1217, Ed.3, priedą C-1996 Triukšmo lygis atitinka ISO 2151 / Pneurop / CagiPN8NTC2

Etaloninės bandymo sąlygos:

· Absoliutus įėjimo slėgis: 1 baras

· Oro įleidimo temperatūra: 20°C Slėgio įmontuotos džiovyklės GA 11*-30 rasos taškas: 2°C ~ 3°C

FAD srautas, išmatuotas esant mažesniam darbiniam slėgiui:

· 7,5 baro modeliai išbandyti esant 7 barų slėgiui

· 8,5 baro modeliai išbandyti esant 8 barų slėgiui

· 10,5 baro modeliai išbandyti esant 10 barų slėgiui

· 13 barų modeliai išbandyti esant 12,5 baro slėgiui

Nuolatinis darbas chemijos gamykloje

Didelė chemijos perdirbimo įmonė Džedziange naudojo senesnį diržinį kompresorių, kad paleistų pneumatinių medžiagų tiekimo vožtuvus. Kadangi oro sistemą veikė smulkios cheminės dulkės ir karšta aplinkos temperatūra, pavaros diržai dažnai slysdavo ir greitai susidėvėjo, todėl du kartus per mėnesį buvo netikėtai išjungiamos linijos, dėl kurių gamykla prarado daugiau nei 8 000 USD gamybos laiko.

DECHUAN išsprendė šią problemą įdiegdamas didelio našumo alyvos įpurškimo sraigtinį kompresorių augalams (GA26 modelis). Mūsų techninė komanda sukūrė tiesiogine pavara varomą sistemą su IP55 reitingo didelio efektyvumo varikliu. Per aštuoniolika mėnesių nepertraukiamo veikimo 24 valandas per parą, 7 dienas per savaitę, kompresorius nepatyrė jokių problemų dėl diržo slydimo ar su dulkėmis susijusių variklio gedimų, todėl medžiagų tiekimo linijos veikė sklandžiai ir sutaupo avarinio remonto darbo valandų.

Sunkiosios pramonės inžinerijos savybės

1. IP55 vardinis variklio rėmas: visiškai sandarus variklio korpusas neleidžia ore sklindančioms gamyklinėms dulkėms, smėliams ir drėgmei nusėsti ant vidinių apvijų, taip užkertant kelią elektros trumpiesiems įvykiams.

2. Tvirta pavarų dėžė: naudojama efektyvi pavarų dėžė, kuri perduoda galią tiesiai į rotorius, pašalina įprastus diržo įtempimo darbus ir apsaugo nuo slydimo galios nuostolių.

3. Didelės talpos skysčių aušintuvas: didelis alyvos ir oro papildomo aušintuvo išdėstymas palaiko žemą vidinę temperatūrą, neleidžiant alyvai retėti net ilgų vasaros pamainų metu.

Oil Injected Screw Compressor for Plants

Techninių pirkimų DUK

K: Kokio komponento konstrukcija leidžia alyvos įpurškimo sraigtiniam kompresoriui valdyti nuolatinius visos apkrovos ciklus?

A: Kompresorius pagamintas su tiesioginės pavaros pavarų dėžės sistema, o ne įprastu diržo agregatu. Ši didelės apkrovos pavarų konfigūracija pašalina diržo slydimą ir galios praradimą, užtikrina patikimą galios perdavimą ir sumažina techninės priežiūros poreikį nuolat veikiant.

Kl .: Kaip sistema neleidžia ore sklindančioms dalelėms patekti į sraigtinius rotorius?

A: Alyvos įpurškiamas sraigtinis kompresorius augalams turi didelio efektyvumo oro įsiurbimo filtrą, kuris sulaiko smulkias pramoninių dulkių daleles, kol jos patenka į suspaudimo kamerą ir apsaugo vidines dalis nuo priešlaikinio abrazyvinio susidėvėjimo.

K: Koks rekomenduojamas oro ir alyvos separatoriaus elemento techninės priežiūros intervalas?

A: Esant normalioms gamyklos eksploatavimo sąlygoms, didelio našumo vertikalaus atskyrimo elementas turi būti keičiamas kas 4000 darbo valandų, kad būtų išlaikytas optimalus veikimas ir alyvos pernešimas būtų mažesnis už standartines ribas.
