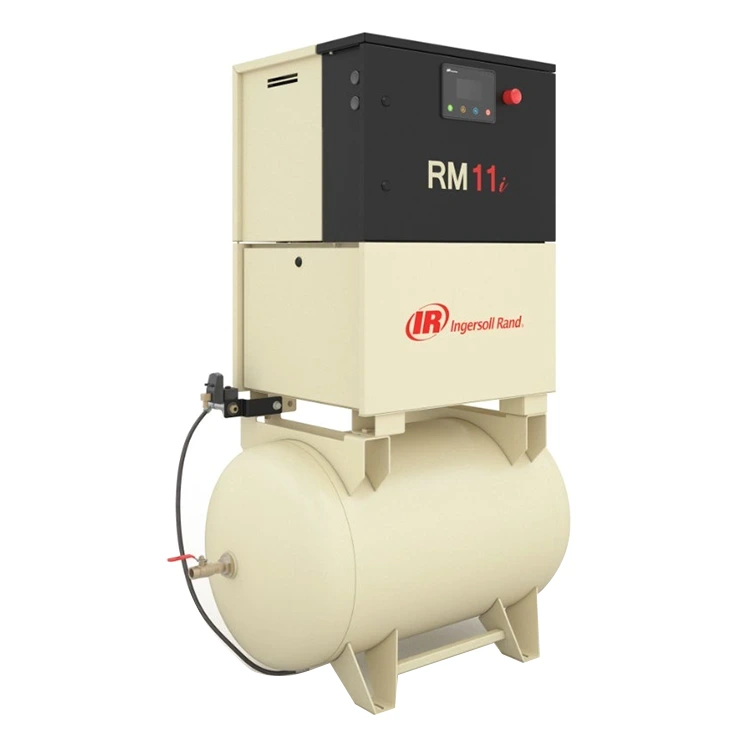

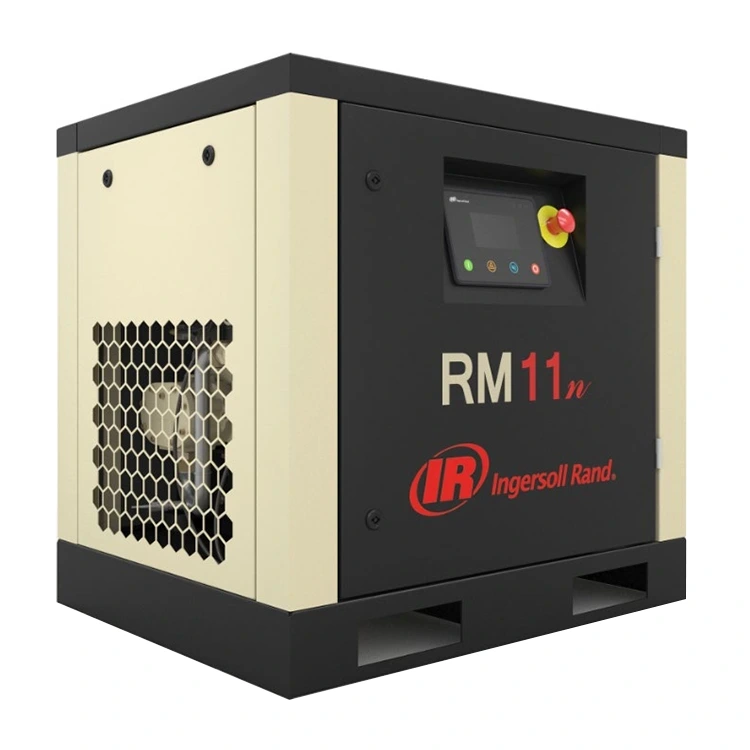

Mažos energijos RM sraigtinis oro kompresorius

Kaip patikimas Kinijos gamintojas,DECHUANsiūlo mažai energijos naudojantį RM sraigtinį oro kompresorių, kuris padeda įrenginių operatoriams pašalinti elektros atliekas nuolat gaminant orą. Integruota V-Shield plokštuminio sandarinimo žiedo technologija, vidinė skysčių sistema apsaugo nuo struktūrinio slėgio nuotėkio net esant dideliam šiluminiam įtempimui.

Srieginių jungiamųjų detalių nutekėjimų pašalinimas naudojant V formos skydo flanšinę movą

Šis mažai energijos sunaudojantis RM sraigtinis oro kompresorius pakeičia sriegines jungtis V-Shield plokščiomis O formos žiedo flanšinėmis movomis su 70 Shore A Viton sandarikliais.

Pakartotinis naudojimas:

Flanšines movas galima išardyti ir iš naujo susukti keičiant alyvą neiškraipant jungiamųjų paviršių.

Atsparumas vibracijai:

O žiedo lizdai išlaiko sandariklio vientisumą esant 13 barų darbiniam slėgiui ir stipriai vibracijai.

Alyvos sulaikymas:

Daugiapakopis oro ir alyvos atskyrimas apriboja alyvos pernešimą iki 3–5 ppm, išsaugant oro įrankio sandariklius pasroviui.

Techninės specifikacijos

Kodėl alyva aušinami IE5 nuolatinio magneto varikliai pranoksta oru aušinamus variklius?

Standartiniai oru aušinami asinchroniniai varikliai praranda efektyvumą, kai uždarose kompresorinėse patalpose pakyla aplinkos oro temperatūra. IP66 alyva aušinamas nuolatinio magneto variklis kaip aušinimo terpę naudoja sintetinį kompresoriaus skystį, kuris cirkuliuoja tiesiai per statoriaus aušinimo gaubtą.

H klasės izoliacija užtikrina nuolatinį variklio veikimą esant 180°C vidinei temperatūrai, neišmagnetinant neodimio-geležies-boro magnetų, išlaikant kolektoriaus slėgį ±0,1 baro ribose, kai greitai keičiasi suvartojimas.

Tikslinės programos ir darbo ciklai

Pritaikomos mažos energijos RM sraigtinio oro kompresoriaus elektrinės plokštės palaiko visuotinę tinklo įtampą (nuo 220 V iki 440 V, esant 50 Hz arba 60 Hz), nereikalaujant išorinių transformatorių.

Automobilių štampavimas:

Tiekia pastovų slėgį oru valdomiems štampavimo spaustukams ir robotinėms rankoms.

Farmacinė pakuotė:

Mažas alyvos pernešimas apsaugo švarių patalpų pneumatinius cilindrus ir kapsulių pildymo įrangą.

Metalo apdirbimas:

Varo pneumatinius griebtuvus ir automatinius lakštų tiektuvus sunkių apdirbimo operacijų metu.

Maisto perdirbimas:

Tiekia greitas išpilstymo ir maišelių sandarinimo linijas, kurioms reikalingas stabilus slėgis.

Rotoriaus termodinamika ir tūrinis efektyvumas

Sukamojo sraigto suspaudimo efektyvumas priklauso nuo oro srauto tarp vidinio ir vidinio rotoriaus tarpskilčių sumažinimo. Standartiniai simetriški rotoriai leidžia aukšto slėgio orui suspaudimo metu vėl patekti į žemesnio slėgio įsiurbimo kameras, todėl susidaro per didelė trinties šiluma ir prarandama veleno galia. Asimetriškas 5:6 rotoriaus profilis šiame kompresoriuje optimizuoja skysčio sulaikymą sukimosi metu, tiekdamas iki 11 % daugiau išleidžiamo oro kiekio vienai kilovatvalandei sunaudotos energijos.

Prijungus prie plokštelinių šilumokaičių, tepalinės alyvos kilpa perduoda šiluminę energiją į gamyklinius vandens kontūrus. Įrenginiai gali šildyti katilo tiekiamą vandenį arba technologinį vandenį iki 70°C nedegindami papildomų gamtinių dujų.

Atsarginių dalių logistikos ir techninės priežiūros palaikymas

DECHUAN palaiko pilną atsarginių dalių palaikymą mažai energijos naudojančiam RM sraigtiniam oro kompresoriui, kad užtikrintų ilgalaikį darbo vietos patikimumą.

Paslaugų paketai:

Gamykloje suderinti 2 000 valandų ir 4 000 valandų filtrų ir separatorių rinkiniai, pristatomi atskirose priežiūros dėžėse.

Atsekamos dalys:

Originaliuose pakaitiniuose filtruose yra lazeriu išgraviruoti serijos numeriai, skirti patikrinti autentiškumą internetu.

Paslaugų sistemos:

Palaikomas „PartsCARE“ komponentų pristatymo ir „PackageCARE“ visos priežiūros programos.

Dažnai užduodami klausimai

Kaip VSD diskas stabilizuoja slėgį staiga padidėjus oro poreikiui?

IE5 nuolatinis magnetas VSD keičia variklio sūkius nuo 40% iki 100% greičio diapazone. Kai slėgis linijoje nukrenta 0,05 baro, pavara per milisekundes pagreitina variklį, kad atkurtų kolektoriaus slėgį iki ±0,1 baro nustatytosios vertės.

Kokie priežiūros veiksmai pašalina didelį alyvos pernešimą virš 5 ppm?

Pirmiausia patikrinkite oro ir alyvos separatoriaus elemento slėgio skirtumo matuoklį. Jei slėgio kritimas viršija 0,8 baro, pakeiskite separatoriaus elementą ir patikrinkite alyvos grąžinimo linijos prapūtimo angą, ar neužsikimšusios šiukšlės.

Kokį konstrukcinį pranašumą suteikia nesuvirintas aušintuvas?

Mažo energijos naudojimo RM sraigtinio oro kompresoriaus nesuvirintas viršutinis aušintuvas naudoja mechanines kompensacines jungtis, o ne standžius suvirintus antgalius. Tai leidžia šerdies vamzdžiams laisvai plėstis ir susitraukti per terminius ciklus, nesutrūkinėjant kolektoriaus jungčių.
