Prekės aprašymas

Padidinkite erdvės efektyvumą užsisakydami didmeninį integruotą alyvos įpurškimo sraigtinį kompresorių iš DECHUAN. „Full Feature“ išdėstymas apima integruotą džiovintuvą, kurio rasos taško slėgis yra 5 °C, tiekiantis sausą, švarų orą, kuris apsaugo paskesnius įrankius nuo rūdžių pažeidimų.

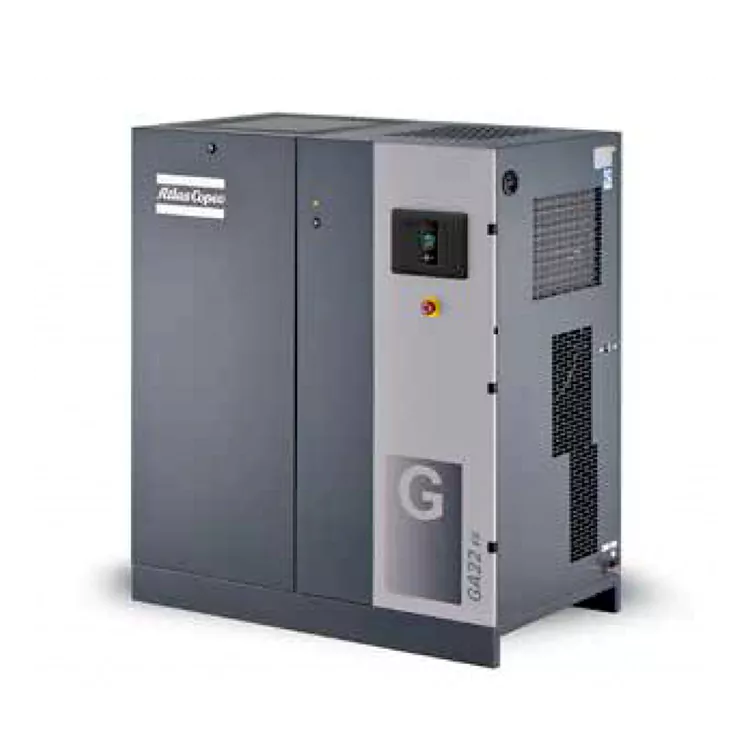

Integrated Oil-Injected Screw Compressor

Kam gaišti laiką, kai reikia įsigyti atskirų džiovintuvų, filtrų ir rezervuarų?

Tradicinėse oro sistemose komponentai tiekiami atskirai, todėl reikia didelės grindų ploto ir sudėtingų tarpusavyje sujungtų vamzdynų. Šis kelių jungčių metodas dažnai sukuria pasipriešinimą srautui ir galimus oro nuotėkio kelius. Šis gaminys išsprendžia šį sudėtingumą, nes sraigtinis elementas, oro imtuvas, didelio efektyvumo alyvos separatorius ir aušalo drėgmės džiovintuvas yra vienoje garso izoliacinėje spintelėje.

Šis kompaktiškas dizainas sumažina jūsų pėdsaką ir pašalina išorinių vamzdžių surinkimą. Tiesiog pastatykite įrenginį ant parduotuvės grindų, prijunkite pagrindinį elektros tiekimo ir oro išleidimo kolektorių, o jūsų įmonė iš karto turės prieigą prie vėsaus, sauso, labai gryno suspausto oro.

Integrated Oil-Injected Screw Compressor

Erdvinių ir įrengimo kliūčių sprendimas šiuolaikinėse dirbtuvėse

Norint sukurti tradicinę suspausto oro sistemą, reikia sujungti kelis atskirus komponentus, įskaitant kompresorių, oro talpyklas, dviračių džiovintuvus ir smulkius alyvos filtrus, naudojant platų lauko vamzdynų tinklą. Toks išdėstymas ne tik užima daug vertingos dirbtuvės grindų ploto, bet ir padidina oro nutekėjimo riziką prie kiekvienos srieginės jungties, dėl ko sistemoje sumažėja slėgis ir teks samdyti brangius vietinius vamzdžių montuotojus.

Kompresorius visiškai išsprendžia šias erdvines ir montavimo problemas. Sudėjus visą reikalingą oro apdorojimo įrangą ant vieno kompaktiško rėmo, ši „iki rakto“ sistema sumažina montavimo darbo sąnaudas iki 70%. Jis atkeliauja į jūsų įmonę visiškai prijungtas laidais, vamzdžiais ir iš anksto pradėtas eksploatuoti, o tai reiškia, kad jūsų komandai tereikia prijungti pagrindinę elektros liniją ir išleidimo vamzdį, kad į jūsų gamybos liniją būtų pradėtas tiekti švarus, sausas, aukštos kokybės suslėgtas oras.

Techniniai parametrai

Mūsų integruoti integruoto alyvos įpurškimo sraigtinio kompresoriaus blokai yra sukurti nuolatiniam darbui, derinant sunkius komponentus ir labai kompaktišką plotą:

GA serijos techniniai parametrai

Modelis	Maks. darbinio slėgio juosta (e)	Maksimalus darbinis slėgis psi	FAD Srauto l/s	FAD Debitas m³/min	FAD Flow cfm	Variklio galia kW	Variklio galia AG	Triukšmo lygis dB(A)	Svoris Standartinis kg	Svoris Standartiniai svarai	Svoris Viso našumo kg	Svoris Viso našumo svar	Išleidimo angos dydis
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Įrenginio veikimo parametrai išbandyti pagal ISO 1217, 3 leidimą, priedą C-1996 Triukšmo lygis atitinka ISO 2151 / Pneurop / CagiPN8NTC2

Etaloninės bandymo sąlygos:

· Absoliutus įėjimo slėgis: 1 baras

· Oro įleidimo temperatūra: 20°C Slėgio rasos taškas įmontuotoje džiovykloje GA 11-26: 5°C

FAD srautas, išmatuotas esant mažesniam darbiniam slėgiui:

· 7,5 baro modeliai išbandyti esant 7 barų slėgiui

· 8,5 baro modeliai išbandyti esant 8 barų slėgiui

· 10,5 baro modeliai išbandyti esant 10 barų slėgiui

· 13 barų modeliai išbandyti esant 12,5 baro slėgiui

GA11/15/18/22/26*/30 integruotų džiovintuvų modelių duomenų lentelė

Modelis	Maksimalus darbinis slėgis – standartinė juosta (e)	Maksimalus darbinis slėgis – standartinis psig	Maksimalus darbinis slėgis – viso našumo strypas (e)	Maksimalus darbinis slėgis-visas našumas psig	FAD Srauto l/s	FAD Debitas m³/min	FAD Flow cfm	Variklio galia kW	Variklio galia AG	Triukšmo lygis dB(A)	Svoris Standartinis kg	Svoris Viso našumo kg	Išleidimo angos dydis
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Įrenginio veikimo parametrai išbandyti pagal ISO 1217, Ed.3, priedą C-1996 Triukšmo lygis atitinka ISO 2151 / Pneurop / CagiPN8NTC2

Etaloninės bandymo sąlygos:

· Absoliutus įėjimo slėgis: 1 baras

· Oro įleidimo temperatūra: 20°C Slėgio įmontuotos džiovyklės GA 11*-30 rasos taškas: 2°C ~ 3°C

FAD srautas, išmatuotas esant mažesniam darbiniam slėgiui:

· 7,5 baro modeliai išbandyti esant 7 barų slėgiui

· 8,5 baro modeliai išbandyti esant 8 barų slėgiui

· 10,5 baro modeliai išbandyti esant 10 barų slėgiui

· 13 barų modeliai išbandyti esant 12,5 baro slėgiui

Įrodytas konstrukcinis pranašumas: nereikia brangiai įrengti

Integrated Oil-Injected Screw Compressor

Investavimas į integruotą alyvos įpurškimo sraigtinį kompresorių iš DECHUAN supaprastina jūsų įrenginio atnaujinimą. Standartinėms kelių komponentų sistemoms reikia specialių betoninių trinkelių, plataus vario vandentiekio ir nepriklausomų elektros nuleidžiamųjų jungčių kiekvienai techninei įrangai.

DECHUAN sistema yra visiškai iš anksto prijungta ir sumontuota mūsų gamykloje, todėl montavimo laikas sutrumpėja nuo kelių dienų iki valandų. Jame yra tvirta, nuo vibracijos izoliuota pagrindo plokštė, kurią galima pastatyti ant bet kokių plokščių pramoninių betoninių grindų be inkarinių varžtų ar specializuotų pamatų.

Techninių pirkimų DUK

Kl.: Ar integruotas džiovinimo modulis sraigtiniame kompresoriuje padidina bendras energijos sąnaudas?

A: Mūsų išmanusis valdiklis suderina džiovyklės darbą su kompresoriaus apkrovos būsena. Mažesniais gamybos laikotarpiais džiovintuvas padidina savo aušinimo galią, kad atitiktų sumažintą oro kiekį, taip išvengiant nereikalingo energijos suvartojimo.

Kl .: Kaip veikia integruotas be nuostolių elektroninis išleidimo vožtuvas?

A: Skirtingai nuo pigių solenoidinių nutekėjimų, kurie kas kelias minutes pučia vertingą suslėgtą orą į atliekų liniją, integruoto alyvos įpurškimo sraigtinio kompresoriaus elektroninis nutekėjimas naudoja vidinį skysčio lygio jutiklį. Jis atsidaro tik prisipildžius kondensato rezervuaro, išleisdamas susikaupusį vandenį, neeikvodamas sistemos oro slėgio.

Klausimas: Ar lengva pakeisti filtrus tokioje kompaktiškoje spintelėje?

A: Taip, korpuse yra greitai pakeliamos durys, kurios suteikia visišką prieigą prie visų eksploatacinių medžiagų. Alyvos separatorius, oro filtro elementas ir įmontuoti aktyviosios anglies blokai yra išdėstyti taip, kad būtų galima greitai ir paprastai atlikti techninę priežiūrą.
