Prekės aprašymas

Nepertraukiamoms operacijoms, kurioms reikalingas nepalenkiamas patikimumas, nusipirkę profesionalų Kinijos IE4 efektyvumo variklinės alyvos kompresorių iš DECHUAN yra idealus mechaninis sprendimas. Sukurtas iš didelio magnetinio pralaidumo nuolatinių medžiagų, IE4 variklis veikia žymiai mažiau šiluminės emisijos nei standartinės alternatyvos, padidindamas gamyklos srautą (FAD) vidutiniškai 6,9 %, išlaikant mažus specifinius energijos poreikius.

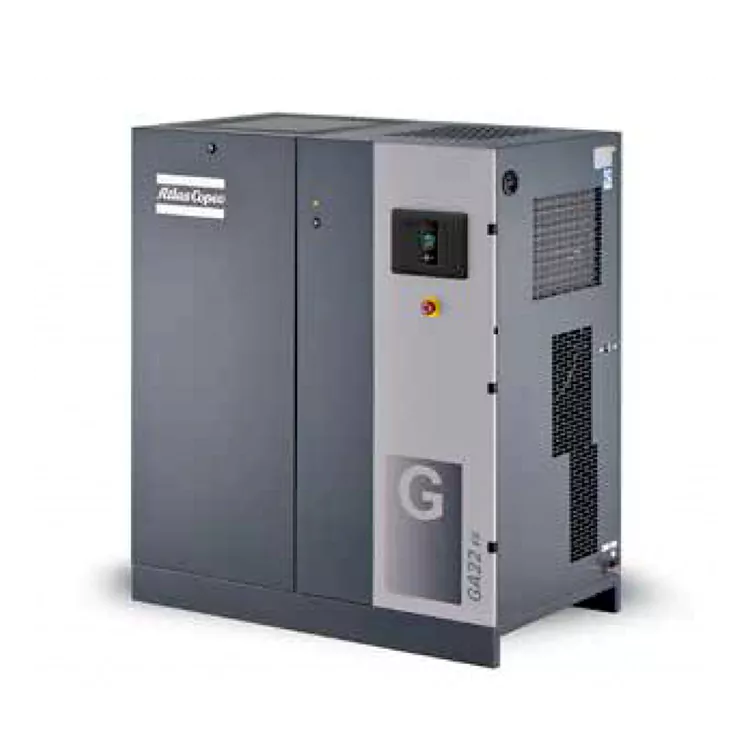

IE4 Efficiency Motor Oil-Injected Compressor

Pagrindinės IE4 serijos inžinerinės savybės

1. Tiesioginės pavaros mechanizmas: Pašalina įtempimo apkrovas ir galios nuostolius, būdingus diržų konfigūracijoms, užtikrindamas 99 % perdavimo efektyvumą.

2. Priverstinis valdymo spintos aušinimas: turi nepriklausomą oro kanalizaciją, kad sumažintų aplinkos temperatūrą aplink kritines elektrines reles ir padvigubėtų jų eksploatavimo laikas.

3. Didelio našumo oro galas: specializuotas sraigtinis rotoriaus profilis užtikrina mažus tarpus ir neleidžia vidiniam oro srautui paslysti.

Kodėl jūsų variklio efektyvumo klasė yra svarbi ilgalaikėms išlaidoms?

Įprastoje didelės apkrovos gamykloje daugiau nei 80 % visų oro kompresoriaus eksploatavimo išlaidų sudaro sunaudota elektros energija, o ne pradinė pirkimo kaina. Jei naudojate žemos pakopos IE2 arba standartinius IE3 variklius, jūsų įmonė kasmet praranda tūkstančius dolerių dėl vidinių vario nuostolių, atsparumo vėjui ir šilumos išsklaidymo.

Mūsų specializuotas IE4 efektyvumo variklio alyvos kompresorius išsprendžia šią brangią problemą. Integruotas IE4 itin aukštos kokybės variklis reiškia, kad įrenginys elektros energiją paverčia mechanine jėga su minimaliais nuostoliais. Kadangi variklis veikia daug vėsesnis, guolių tepalo skaidymasis smarkiai sulėtėja, o tai praktiškai pašalina įprastus apvijų perdegimus ir netikėtus guolių gedimus, kurie sustabdo augalų linijas.

Energijos vartojimo efektyvumas ir techniniai parametrai

Itin aukščiausios kokybės variklio technologijos integravimas leidžia IE4 efektyvumo variklio alyvos įpurškimo kompresoriui išlaikyti didžiausią efektyvumą net esant dalinei apkrovai, o tai žymiai sumažina bendras eksploatavimo išlaidas.

GA serijos techniniai parametrai

Modelis	Maks. darbinio slėgio juosta (e)	Maksimalus darbinis slėgis psi	FAD Srauto l/s	FAD Debitas m³/min	FAD Flow cfm	Variklio galia kW	Variklio galia AG	Triukšmo lygis dB(A)	Svoris Standartinis kg	Svoris Standartiniai svarai	Svoris Viso našumo kg	Svoris Viso našumo svar	Išleidimo angos dydis
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Įrenginio veikimo parametrai išbandyti pagal ISO 1217, 3 leidimą, priedą C-1996 Triukšmo lygis atitinka ISO 2151 / Pneurop / CagiPN8NTC2

Etaloninės bandymo sąlygos:

· Absoliutus įėjimo slėgis: 1 baras

· Oro įleidimo temperatūra: 20°C Slėgio rasos taškas įmontuotoje džiovykloje GA 11-26: 5°C

FAD srautas, išmatuotas esant mažesniam darbiniam slėgiui:

· 7,5 baro modeliai išbandyti esant 7 barų slėgiui

· 8,5 baro modeliai išbandyti esant 8 barų slėgiui

· 10,5 baro modeliai išbandyti esant 10 barų slėgiui

· 13 barų modeliai išbandyti esant 12,5 baro slėgiui

GA11/15/18/22/26*/30 integruotų džiovintuvų modelių duomenų lentelė

Modelis	Maksimalus darbinis slėgis – standartinė juosta (e)	Maksimalus darbinis slėgis – standartinis psig	Maksimalus darbinis slėgis – viso našumo strypas (e)	Maksimalus darbinis slėgis-visas našumas psig	FAD Srauto l/s	FAD Debitas m³/min	FAD Flow cfm	Variklio galia kW	Variklio galia AG	Triukšmo lygis dB(A)	Svoris Standartinis kg	Svoris Viso našumo kg	Išleidimo angos dydis
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

IE4 Efficiency Motor Oil-Injected Compressor

Įrenginio veikimo parametrai išbandyti pagal ISO 1217, Ed.3, priedą C-1996 Triukšmo lygis atitinka ISO 2151 / Pneurop / CagiPN8NTC2

Etaloninės bandymo sąlygos:

· Absoliutus įėjimo slėgis: 1 baras

· Oro įleidimo temperatūra: 20°C Slėgio įmontuotos džiovyklės GA 11*-30 rasos taškas: 2°C ~ 3°C

FAD srautas, išmatuotas esant mažesniam darbiniam slėgiui:

· 7,5 baro modeliai išbandyti esant 7 barų slėgiui

· 8,5 baro modeliai išbandyti esant 8 barų slėgiui

· 10,5 baro modeliai išbandyti esant 10 barų slėgiui

· 13 barų modeliai išbandyti esant 12,5 baro slėgiui

IE4 Efficiency Motor Oil-Injected Compressor

Įrodytas pramonės našumas: plieno ir mašinų gamyba

Sunkioje techninės įrangos ir plieno gamybos aplinkoje ore sklindančios metalo dulkės ir aukštos temperatūros sąlygos greitai susidėvi standartinius kompresorių variklius. Didelis techninės įrangos gamintojas Džedziange pakeitė savo senas diržine pavara varomas sąrankas trimis mūsų IE4 efektyvumo variklinės alyvos įpurškimo kompresoriais, kad galėtų nuolat naudoti sunkius štampavimo presus.

Rezultatai buvo iš karto. Gamykloje specifinis energijos poreikis (SER) sumažėjo vidutiniškai 3,3%. Be to, dėl IP55 reitingo korpuso ir tepalu suteptų variklio guolių, kurių eksploatavimo laikas yra suteptas, šios mašinos nepertraukiamai dirbo daugiau nei 8 000 valandų, nereikalaujant nė vieno rankinio tepimo išjungimo, taip sutaupant suplanuotų priežiūros darbų valandų.

Didelių ketinimų DUK

Kl.: Kaip IP55 korpusas apsaugo variklį daug dulkių aplinkoje, pvz., plieno gamyklose?

A: IP55 klasifikacija reiškia, kad variklio rėmas yra visiškai apsaugotas nuo kenksmingų dulkių patekimo ir žemo slėgio vandens purslų bet kuria kryptimi, neleidžiant laidžioms smėliams nusėsti ant vidinių apvijų.

Kl.: koks yra numatomas krumpliaračio pavaros mazgo keitimo intervalas?

A: Skirtingai nuo diržų, kuriuos reikia keisti kas kelis tūkstančius valandų, mūsų didelės apkrovos tiesioginio sujungimo pavaros sistema sukurta taip, kad atitiktų visą kompresoriaus oro galo eksploatavimo trukmę, todėl reikia tik reguliariai keisti pavarų tepalo skystį.

Kl.: Kokie specifiniai mechaniniai skirtumai leidžia IE4 varikliui sutaupyti daugiau energijos nei IE3 varikliui?

A: IE4 efektyvumo variklio alyvos kompresorius naudoja aukščiausios kokybės rotoriaus medžiagas ir optimizuotus statoriaus lizdus. Šis išdėstymas sumažina šerdies magnetinę varžą ir sumažina šilumos išsklaidymo nuostolius maždaug 15–20%, palyginti su IE3 įrenginiais, užtikrinant, kad didžiausia galia būtų tiesiogiai nukreipta į varžto elementą.
